氣源處理件 — AD/AH系列終端排水器
技術參數
| 型號 | 接管口徑 Rc(G) | 排水口徑 RC | 使用壓力范圍 MPa | 選項/說明 | |
| AD402 | 4 | 1/2" | 3/8" | 0.15?0.85 | 環境及流體溫度：-5~60P(未凍結) 自動排水不需要人手操作。 最高使用壓力:10Mpa(10.2kgf/cm2) |
| AH402 | 4 | 1/2" | 3/8" | ||
注意
1.安裝排水管時,要用內徑Φ10毫米以上的管子,長度不能超過5米,不要使管子向上彎。
2.壓縮機功率要大于3.7kw，400L/min（ANR）以上。

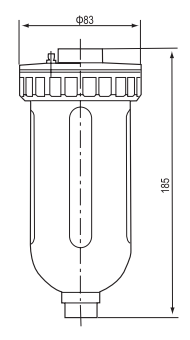

外型尺寸
圖形符號
外型尺寸

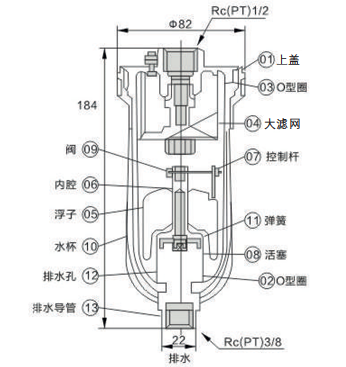

結構圖
1.當水杯無壓力時
浮子(5)因自重而下降,閥(9)關閉腔孔,活塞(8)被彈簧(11)壓下,而冷凝水通過(12)排水。
2.水杯內有壓力時
當壓力在1kgf/cm2以上時,活塞(8)克服彈簧(11)向上壓,因而排水道(12)關閉,水杯(10)內部與 外界隔斷。
3.水杯內有冷凝水時
當冷凝水收集到某程度時,浮子(5)因浮力升起,打開內腔孔(6)壓力進入內腔,活塞(8)被壓力和彈簧(11)壓下,冷凝水通過排水導管(13)排水。
主要零件
| 件號 | 名稱 | 標準 |
| 1 | 上蓋 | 壓鑄鋁 |
